产品介绍
用途和特点

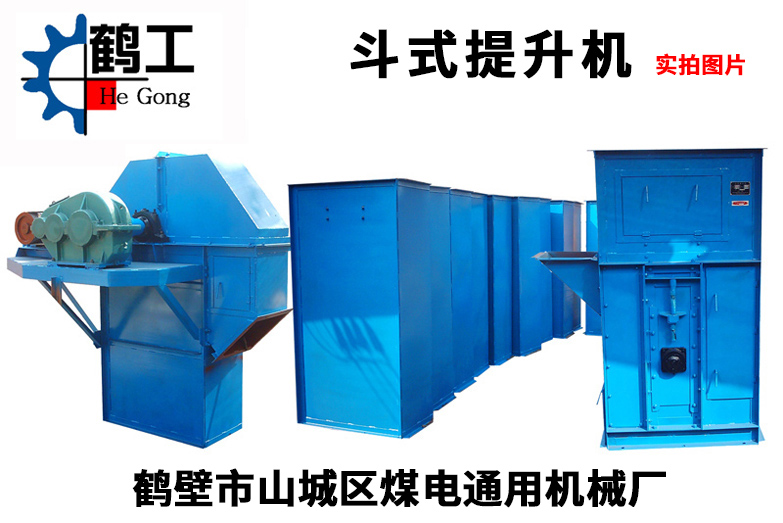

TD系列斗式提升机是基于D型斗式提升机研制的新产品，与D型相比，具有规格多输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外先进标准）
TD系列提升机具有以下特点：
1、输送量大，相同斗宽的TD型与D型相比，输送量增大近一倍；
2、牵引件采用高强度橡胶输送带具有较高的抗拉强度，使用寿命长；
3、整机结构简单、安装方便、便于调整、维修和保养；
4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
TD系列提升机为离心式或混合方式卸料，掏取式装料，适用输送堆积密度不大于1.5吨/米 3 的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过60℃。
TD系列备有四种料斗：Q型（浅斗）、H型（弧底斗）、 zh型（中深斗）、 sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当得料斗。
TD系列提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示，其主要技术规范列于TD系列斗式提升机技术参数表。
TD系列斗式提升机技术参数表
表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数， 具体选型时应根据物料特性查表求得ψ修正值以此值修正表给输送量。
物料特性表
TD系列斗式提升机外形尺寸、传动装置技术规范
TD系列斗式提升机外形尺寸
卸 料 口 尺 寸
进 料 口 尺 寸
传 动 装 置 主 要 尺 寸
TD系列斗式提升机传动装置技术规范
